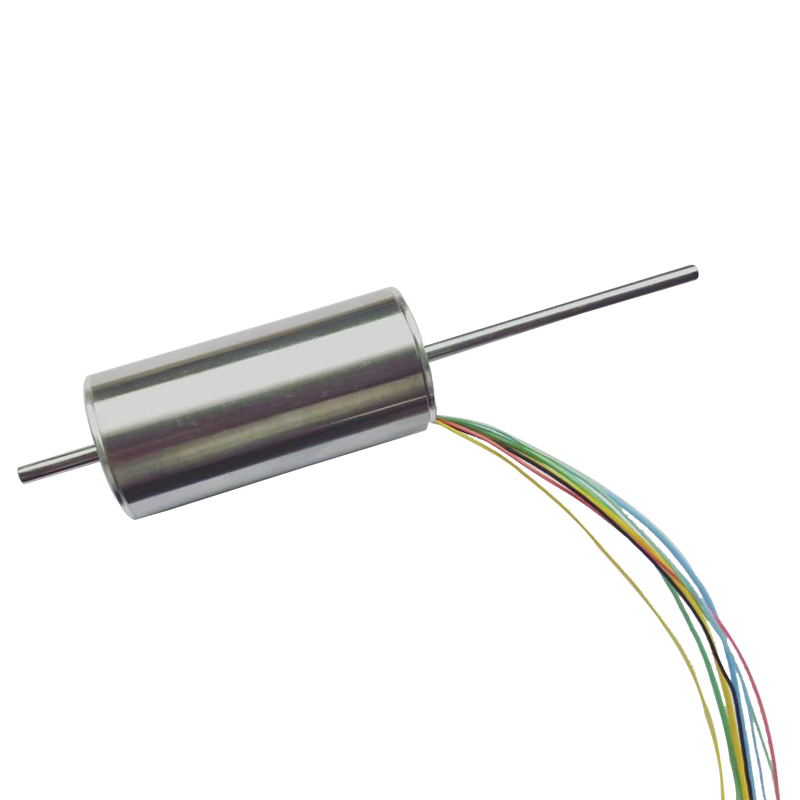

Безщітковий двигун постійного струму 22 мм із датчиком Холла

Як професійний виробник, ми хотіли б надати вам безщітковий двигун постійного струму RuiXing 22 мм із датчиком Холла. у нас є професійні виробничники та команди зовнішньої торгівлі. Надавати нашим клієнтам кращі послуги та продукти.

Надіслати запит

Опис продукту

Як професійний виробник, ми хотіли б надати вам безщітковий двигун постійного струму RuiXing 22 мм із датчиком Холла. Двигун із датчиком Холла – це електродвигун, оснащений датчиком Холла, який є різновидом магнітного датчика, який може виявляти наявність магнітного поля. 22-міліметровий безщітковий двигун постійного струму з датчиком Холла зазвичай встановлюється в безпосередній близькості від обертового вала або ротора двигуна та використовується для надання зворотного зв’язку контролеру двигуна щодо положення та швидкості ротора.

Параметр техніки BLDC2248-4Pole

ПАРАМЕТРИ МОТОРА

Номінальна потужність	W	70.0
Номінальна напруга	вольт	24
опір	Ом	0.74
Швидкість без навантаження	об/хв	16500
Струм холостого ходу	мА	300
Константа швидкості	обертів/В	687.5
Константа крутного моменту	мНм/А	13.8
Константа швидкості/крутного моменту	обертів/мНм	37
Струм зриву	мА	32432
Крутний момент зупинки	мНм	447
Макс. Ефективність	%	82
індуктивність	мГн	0.055
Механічна постійна часу	РС	2.18
Інерція ротора	гсм²	5.62
При макс. Вихід
поточний	мА	3380
Крутний момент	мНм	47
швидкість	RMP	14337
Вихід	W	70

ВИМІРЮВАННЯ

РУХОВА ХАРАКТЕРИСТИКА

● Діапазон температур навколишнього середовища -40～+100℃
● Максимальна температура обмотки 155 ℃
● Кількість пар полюсів 2
● Кількість фаз 3
● Вага 110г
● Максимальна швидкість 18000 об/хв
● Кінцева гра <0,15
● Діаметральний зазор ≤0,025
● Визначення потенційного клієнта:

Жовтий Обмотка двигуна Pin1;

Зелений Обмотка двигуна Pin2;

Синій Обмотка двигуна Pin3;
Червоний +5 В Pin4;
Чорний GND pIN5;
Коричневий датчик Холла Pin6 ;
Фіолетовий Датчик Холла Pin7;
Сірий Датчик Холла Pin8.

Параметр техніки BLDC2248

ПАРАМЕТРИ МОТОРА

Номінальна потужність	W	10.0	25.0	25.0	25.0
Номінальна напруга	вольт	24	24	24	36
опір	Ом	12	2.2	3.14	7.18
Швидкість без навантаження	об/хв	5500	9000	13000	13000
Струм холостого ходу	мА	78	150	120	100
Константа швидкості	обертів/В	229	375	542	361
Константа крутного моменту	мНм/А	40.06	25.13	17.36	25.93
Константа швидкості/крутного моменту	обертів/мНм	68.64	32.83	97.97	99.99
Струм зриву	мА	2000	10909	7643.3	5013.9
Крутний момент зупинки	мНм	80.13	274.12	133	130
Макс. Ефективність	%	64	78	77	74
індуктивність	мГн	1.8	0.154	0.25	0.77
Механічна постійна часу	РС	2.82	1.35	3.79	3.18
Інерція ротора	гсм²	3.72	3.72	3.68	3.03
При макс. Вихід
поточний	мА	600	1300	1320	890
Крутний момент	мНм	24.04	32.67	23	23
швидкість	RMP	3850	7927.5	10432	10372
Вихід	W	10	27	25	25

ВИМІРЮВАННЯ

РУХОВА ХАРАКТЕРИСТИКА

● Діапазон температур навколишнього середовища -40～+100℃
● Максимальна температура обмотки 155 ℃
● Кількість пар полюсів 1
● Кількість фаз 3
● Вага 110г
● Максимальна швидкість 18000 об/хв
● Кінцева гра <0,15
● Діаметральний зазор ≤0,025
● Визначення потенційного клієнта:

Жовтий Обмотка двигуна Pin1;

Зелений Обмотка двигуна Pin2;

Синій Обмотка двигуна Pin3;
Червоний +5V Pin4;
Чорний GND PIN5;
Коричневий Датчик Холла Pin6 ;
Фіолетовий датчик Холла Pin7;
Сірий Датчик Холла Pin8.
